Aquário "Infinity Reef" - 450L and More...


Recommended Posts

Boas a Todos.

Depois de ter passado por algumas experiências, em aquários de água doce, chegou a altura de passar para um dos meus projectos mais queridos.

Ter um pedaço de pacífico na minha casa.



Depois de uma análise e de ter tido a sorte de ter já colegas que andam nos reefs, foi feita bastante análise e investigação para o projecto.

Assim sendo nasceu o Aquário "Infinity". Este aquário faz parte de um projecto todo feito de raiz e do "nada" assim digamos.



Será composto por:



Aquário: 120x45x60(Coluna Seca + Durso) (324L)

Sump + Repositório de água: 85x37x40 (125L)

Móvel: Ferro Fundido/Metalização anti-corrosão + mdf + Isolamento acústico(cor preto fosco em toda a volta, com portas de acesso para manutenção)



No móvel será criada toda a canalização e área técnica, com iluminação directa por leds,

disjuntor para todas as tomadas e corta corrente para curtos-circuitos, 12 tomadas independentes + 4 Tomadas Controladas por Hardware e Software.

1 UPS de 800va´s (480watts) para a bomba de retorno e Vortech.



A sump será também equipada com reservatório de reposição automática de água, com controlador e sondas na SUMP.



Para equipamento a ser usado no projecto escolhi os seguintes produtos:



- Calha AquaEden/Ramirezi 120cm Solstar T5 6x54watts + 3x3watts BlueRoyal Led + 4 Fichas independentes

- Escumador Bubble Magus NAC66c

- Bomba de Retorno Eden 140FL (2800L/H)

- 2x150w Aquecedores Evolution

- 1x Vortech MP40W Gen2 (A ser actualizada para ES em breve)

- UV Jebo 13W + Bomba Sicce 800L/H

- Cooler 6 Fan JEBO

- 1 Temporizador Digital(com Autonomia via Pilhas) para bomba do UV e o UV em si

- Régua de 6 tomadas com 4 tomadas programáveis por software

- Sensores de Nível (2) + Bomba de Reposição de Água em Sump



Para já e para começar será este o material a ser usado.



Para depois colocar dentro do aquário penso adquirir o seguinte:



- 22KG de Rocha Viva Fiji Premium (uma caixa completa)

- 10KG de Rocha Morta para misturar

- 36KG de Areia Nature´s Ocean - Bioactive LiveSand Aragonite Branca com 0.5-1.7mm de Volumetria



Á partida será isto que será para implementar no projecto... no entanto comentários e opiniões são claro, sempre bem vindas!



Actualmente o aquário já se encontra pronto em conjunto com a SUMP e a estrutura do móvel.

Tendo em conta que ainda falta algumas coisas como acabar o móvel por dentro e por fora, deixo-vos aqui as primeiras imagens deste projecto.

Desde já peço desculpa pela fraca qualidade das fotos, mas foram tiradas pelo meu smartphone que não dispõe de flash (e eu configurei mal as ISO´s no software)...



Aquário "Infinity" a 26-06-2011:


















SUMP:






Aqui fica a SUMP, onde estava a bomba de retorno para comparação...



Aquário "Infinity" a 19-07-2011:














Aquário "infinity" a 14-08-2011:









Este projecto será actualizado de forma regular, conforme o projecto for avançando...

Ficarei a aguardar por comentários...



Obrigado e cumprimentos,



Paulo Eduardo



PS: Esta página inicial foi actualizada a: 14-08-2011, mais actualizações nas páginas finais do projecto!

Edited by Lord Paulus Cobris
Link to comment
Share on other sites

  • Replies 407
  • Created
  • Last Reply

Top Posters In This Topic

Boas grande Rui!

Sem dúvida...



Alias o projecto está a superar o que eu até tinha pensado.

Quando vi este aquário já montado fiquei deslumbrado! os 60cm de altura com os 120cm de largura, permitem uma "janela" para o mundo dos reefs.



E nisto e modéstia á parte, fazes trabalhos como poucos!



Vamos continuar com o projecto e actualizando isto assim que for possível.



Obrigado e um abraço,



Paulo Eduardo

Edited by David Cabete
Link to comment
Share on other sites

Boa tarde



Bem parece-me um bom comeco. Com calma e moderação na escolha dos equipamentos.



Fico contente por teres percebido as vantagens da vortech, quanto ao escumador espero que fiques tão contente como eu estou.



So uma sugestão acho que podias ter uma bomba de reposição mais forte, com uma litragem por hora maior.



Agora quero ver os proximos passos e boa sorte.



Abraços

Link to comment
Share on other sites

Boas Noites Frederico!

Obrigado pelo comentário.



Sem dúvida, já vi estas bombas a funcionarem e são um mundo á parte (quer em capacidade de circulação de água, quer em modos de circulação).

Só não a compro já, porque todo este projecto só para arrancar já deve ir para ai em 2000€ :) E tendo em conta que os primeiros meses vou ciclar a agua e também curar alguma da rocha morta com a viva, as SunSun, darão para o trabalho.



Em relação ao escumador, desde relativamente cedo que vi que iria optar pelo NAC66c, visto a dimensão da SUMP, e depois de ver o teu projecto, consolidei a opção.



Em relação á EDEN 140FL de 2800L/H, achas que será curta?

Tive a fazer algumas contas e cálculos e pareceu-me bem para a litragem que tenho e também em atenção para o barulho em funcionamento.



Que bomba achas que meteria ali?



Obrigado e um abraço,



Cumprimentos,



Paulo Eduardo

Link to comment
Share on other sites

Boas Fred,

Foi a contar também com a água na SUMP.

Atenção que se vires o desenho da mesma, ela tem uma área reservada apenas á reposição da Água de Osmose.



Logo a agua realmente a circular na sump é á volta dos 50 a 70L (ou pelo menos assim penso que seja!).



Espero que realmente seja suficiente os 2800L/H de circulação.

Fiz a conta de pelo menos 5x o volume de 400L. Neste caso a bomba faz 7x o volume total de água por hora.



Obrigado e um abraço,



Paulo Eduardo

Link to comment
Share on other sites

Boas, Paulo!



Vou sem dúvida acompanhar o teu projecto... isso com Vortechs é que vai ser.



O material está bem conseguido... boas apostas... iluminação e escumador... depois as Vortech... depois uma Eheim ou Red Dragon para retorno...

Posted Image
Link to comment
Share on other sites

Boas Pedro!

Obrigado pelo comentário!



Sim levará apenas uma Vortech do lado oposto ao da coluna seca.



Em relação á bomba de retorno penso que esta EDEN já deve dar conta do recado não?



Aproveito para perguntar-te e perguntar no geral, onde posso eu encontrar um controlador de temperatura que me permita ligar 2 ou 3 fichas de corrente.



Isto porque queria ter autonomia no controlo da temperatura (subia acima do valor definido, ligava-me as ventoinhas... baixava abaixo do valor definido, ligava-me os aquecedores).



Obrigado e um abraço,



Paulo Eduardo

Link to comment
Share on other sites

Boas... posso-te arranjar um ATC-800 mas aquilo é uma grande marmelada para instalar... pesquisa nos fóruns... todos falam bem, só que a instalação é complicado...



Abraço,



Pedro

Posted Image
Link to comment
Share on other sites

Boas!

Tecnicamente não vejo como um controlador do tipo que eu indico possa ser complicado.



É apenas um derivador de corrente, se subir acima do valor indicado, liga a ficha A, se baixar, liga a ficha B, até poderia existir um zona onde não ligava nem uma nem outra.



Cumprimentos,



Paulo Eduardo

Link to comment
Share on other sites

Boas!

Os 45cm de largura foi mesmo uma obrigação, já que eu pretendia mesmo era os 50cm de largura.



No entanto para o sitio onde é para ir o aquário, simplesmente não posso já ultrapassar os 45cm (que já fica mesmo á justa).



Obrigado e um abraço,



Paulo Eduardo

Link to comment
Share on other sites

Boas,



Olha se a bomba faz 7 vezes a litragem do aquario e optimo.



Tem atenção a altura que a bomba consegue garantir um bom caudal.

Link to comment
Share on other sites

Boas Pedro!

Obrigado pelo comentário!



....Aproveito para perguntar-te e perguntar no geral, onde posso eu encontrar um controlador de temperatura que me permita ligar 2 ou 3 fichas de corrente.



Isto porque queria ter autonomia no controlo da temperatura (subia acima do valor definido, ligava-me as ventoinhas... baixava abaixo do valor definido, ligava-me os aquecedores).



Obrigado e um abraço,



Paulo Eduardo



Viva,



Eu mandei vir o meu controlador TC-10 daqui: http://www.forttex.com/index.php?main_page=index&cPath=1_5_8 e posso dizer-te que estou totalmente satisfeito.



Nuno

Edited by nuno rogerio
Link to comment
Share on other sites

Boas,



Olha se a bomba faz 7 vezes a litragem do aquario e optimo.



Tem atenção a altura que a bomba consegue garantir um bom caudal.



Boas Frederico!

Sim á partida fará isso.

Tem uma coluna de água de 3M, pelo que á partida tem a força necessária para empurrar a água desde cá de baixo da sump aos injectores.



Abaixo tens as specs desta bomba:



"The Eden140FL utilizes the same unique rotor design of the smaller Eden pumps but with the increased flexibility of having the choice of threaded or flat intake.

The Eden 140FL uses a clever self-cleaning system which simply needs to be rotated clockwise and anti-clockwise a few times to remove any debris from the strainer.

The Eden 140FL equipped is with a flow control valve, 10m connection cable and comes with a 3 year guarantee."






O que achas do bicho?



Obrigado e um abraço,



Paulo Eduardo

Link to comment
Share on other sites

Viva,



Eu mandei vir o meu controlador TC-10 daqui: http://www.forttex.com/index.php?main_page=index&cPath=1_5_8 e posso dizer-te que estou totalmente satisfeito.



Nuno



Boas Nuno Rogério,

Obrigado pelo comentário e pela dica!



Como é que este controlador funciona? Qual é o package que tens? o 1 ou o 2?



Será que isto se consegue arranjar por cá?



Obrigado desde já e cumprimentos,



Paulo Eduardo

Link to comment
Share on other sites

Boas Nuno Rogério,

Obrigado pelo comentário e pela dica!

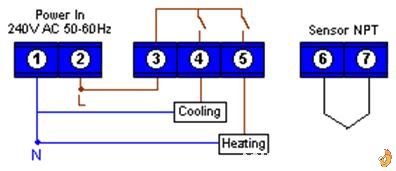

Como é que este controlador funciona? As ligações e o funcionamento são muito faceis como podes ver no esquema de montagem.


No 1 ligas o Neutro, antes da ligação, com um ligador fazes 2 derivações, que vão depois, um para a extensão eléctrica dos termóstatos (aquecedores) e outro a extensão eléctrica das ventoinhas.

No 2 Ligas a Fase, passa um “chante” para o 3

Do 4 sai a fase, para ligar à extensão eléctrica das ventoinhas

Do 5 sai a fase para ligar à extensão eléctrica dos aquecedores

No 6 e 7 ligas a sonda

Para programares os parametros dá uma olhada aqui http://www.forttex.com/downloads/TC10.pdf é mesmo muito simples.





Qual é o package que tens? o 1 ou o 2? Como eu apliquei o meu directamente no móvel, comprei o 1, mas caso não seja para aplicar "encaixar" n móvel, convem ser o 2, porque já trás a caixa de protecção, por causa das humidades e proteger as ligações.



Será que isto se consegue arranjar por cá? Sinceramente acho que não, eu procurei em muitos fornecedores, porque normalmente nas Arcas e balcões de cafés, vê-se controladores muito parecidos com este, mas só fazem uma função, ou "aquecem ou arrefecem", ao contrario deste que tem as duas funções.



Obrigado desde já e cumprimentos,



Paulo Eduardo

Link to comment
Share on other sites

Boas!

Pelo que percebi, isso é uma caixa mas não tem tomadas correcto?



Terei que comprar 2 extensões de 3 tomadas e depois descarnar os cabos correcto?



Pelo que percebi do esquema, ligo o neutro das duas 2 extensões num lado e depois os fios da fase nos dois relés?

Peço desculpa pelas questões mas de electricidade não percebo grande coisa...



A sonda meto depois onde? Na sump correcto?



Obrigado desde já e um abraço,



Paulo Eduardo

Link to comment
Share on other sites

Boas!

Pelo que percebi, isso é uma caixa mas não tem tomadas correcto? Correcto

Terei que comprar 2 extensões de 3 tomadas e depois descarnar os cabos correcto? Sim pode ser, ligas tudo a ligadores



Pelo que percebi do esquema, ligo o neutro das duas 2 extensões num lado e depois os fios da fase nos dois relés?

Peço desculpa pelas questões mas de electricidade não percebo grande coisa...

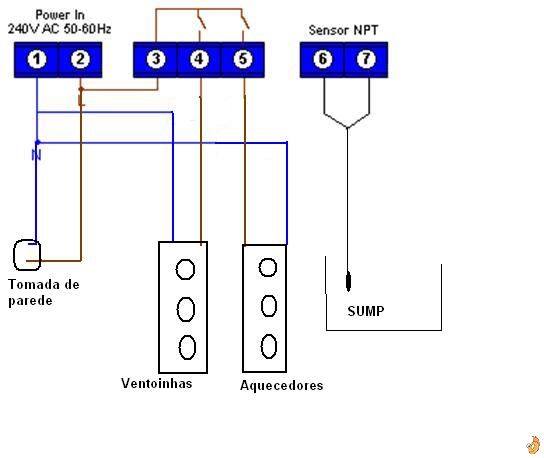

Espero que consigas perceber neste esquema






A sonda meto depois onde? Na sump correcto? Pode ser na Sump, no aquário, na coluna seca (no meu está na coluna seca)



Obrigado desde já e um abraço,



Paulo Eduardo

Link to comment
Share on other sites

Boas!

Obrigado desde já pela explicação e pela ajuda...



O esquema já deu para perceber um pouco de como isto funciona...

No entanto ia-te pedir se seria possível tirares uma foto como fizeste em termos de fios para tentar perceber como metes o mesmo neutro e a fase a passar pelas tomadas?



Peço desde já desculpa pela maçada, mas isto é realmente algo um pouco complicado de visualizar.



Com os meus melhores cumprimentos,



Paulo Eduardo

Link to comment
Share on other sites

  • 2 weeks later...

Boas a Todos...



Devido a ter andado atarefado com trabalho e outros assuntos, só agora pude vir aqui dar novidades do projecto...



No outro dia fui ver como estava o Aquário e o Móvel, e o que eu vi deixou-me bastante satisfeito..



O aquário já está totalmente pronto, e o móvel está na fase final de acabamentos... Já está todo pintado, e as madeiras já estão cortadas, pintadas e preparadas para o móvel.

O móvel vai ter uma linha minimalista á lá "ADA" em preto lacado e todas as portas vão ser fixas por imans e alinhadores para ser o mais simples e prático de remover e colocar.

Dentro vai ter 12 tomadas ligadas a um disjuntor central para evitar curtos circuitos, vai ter iluminação interna por leds e toda a tubagem em PVC para a Sump.

Foi tudo medido para que fique tudo á medida... no espaço que vai sobrar, vai levar 2 UPS de 800Va´s (480watts).



Enquanto não tenho cá em casa o dito projecto, recebi á dias através da Bubbles-Shop, o meu Escumador Bubble Magus NAC66c.

E o dito escumador é simplesmente uma besta! Leva 2 bombas de 3000L/H e tem uma capacidade de 1080L/H ar.

Estou com grandes expectativas neste escumador, vamos a ver... Deixo-vos aqui umas fotos do mesmo...






























Espero que gostem!

Conto para a semana já ter por cá também a calha que está a ser realizada pela Aqua-Eden...

Comentários como sempre são bem vindos!



Cumprimentos,



Paulo Eduardo "LPC"

Link to comment
Share on other sites

Olá, parece-me que está a ir muito bem.

So um reparo relativamente as UPS. Essas UPS não são apropriadas para aquários. Elas vão-te dar alguns minutos de bateria e pouco mais porque foram feitas para computador com o objectivo de darem uma grande potencia num curto espaço de tempo, isto é mantém o computador a funcionar normalmente e da-te tempo para gravar tudo e o desligar.

Ora o que tu queres é muito baixa potencia, isto é, um consumo à volta dos 20W e que dure durante muitas horas.

Eu na altura pesquisei imenso sobre o assunto e acabei por comprar uma UPS especializada da Zeus que leva baterias vulgares de carro ou camião desde que de gel e fornece-te energia por horas ou dias caso tenhas boas e varias baterias. Eu deixei um artigo sobre isso:

http://reefcentral.wordpress.com/2010/04/14/oceanlife-zeus-400-ups/



Relativamente ao TC-10 também podes ver um artigo sobre o mesmo com um manual também:

http://reefcentral.wordpress.com/2010/04/15/forttex-tc-10-digital-thermostat/



Relativamente ao equipamento de refrigeração , eu aconselhava-te a fazer tu um em vez de o comprares. Ficas 10x melhor servido e ao mesmo preço:

http://reefcentral.wordpress.com/2010/04/16/diy-fan-cooling-system-portugues/



De resto boa sorte no novo projecto.

Depois reporta como se porta o Bubble Magus.

Cumprimentos.

Link to comment
Share on other sites

Boas JC Gomes!

Obrigado desde já pelo comentário!



Já estive a ler o teu site e os vários artigos que lá estão!

Parabéns, tens ali muito boa informação e dicas bastante úteis para um Aquariofilista se desenrascar!



Não tinha conhecimento dessa situação da UPS do computador não dar para meter no aquário! Já tenho aqui uma comprada, mas agora nem sei se valerá a pena lá meter...

Ela custou-me 45€ de 800va´s... Estava a pensar só mesmo lá meter ligado o básico... (circulação da agua).

A que tu falaste é bem mais cara e ainda temos que meter lá as baterias (deve ser um monstro não?)



Em relação ao controlador, vou mesmo comprar um TC-10 usado daqui de um colega de fórum que o está a vender... vou ter é que mandar vir lá da loja inglesa a caixa protectora, já que esse controlador não a tem.

Parece-me ser uma excelente compra! :)



Por fim, em relação ao cooling, já comprei um arrefecimento da JEBO de 6 ventoinhas para meter na SUMP (muitos recomendam no próprio aqua por causa da calha), mas penso que na sump tb faz efeito (não é lá que também estão os aquecedores?).

O que eu vou no entanto fazer é usar um transformador dos chineses que aqui tenho para regular a voltagem das ventoinhas, para reduzir o ruído que elas fazem. Já testei e funciona porreiro! :)



Em relação ao Escumador, não te preocupes... assim que tiver o aqua já por casa e ligar isto lá, eu deixo um feedback sobre o mesmo...

Á partida se a performance for equivalente ao seu aspecto, deverá trabalhar bem... vamos lá a ver...



Obrigado mais uma vez e cumprimentos,



Paulo Eduardo

Link to comment
Share on other sites

Boas JC Gomes!

Obrigado desde já pelo comentário!



Já estive a ler o teu site e os vários artigos que lá estão!

Parabéns, tens ali muito boa informação e dicas bastante úteis para um Aquariofilista se desenrascar!



Não tinha conhecimento dessa situação da UPS do computador não dar para meter no aquário! Já tenho aqui uma comprada, mas agora nem sei se valerá a pena lá meter...

Ela custou-me 45€ de 800va´s... Estava a pensar só mesmo lá meter ligado o básico... (circulação da agua).

A que tu falaste é bem mais cara e ainda temos que meter lá as baterias (deve ser um monstro não?)

Olá, eu não cheguei a fazer testes com uma UPS de computador, mas aproveita essa que compraste e faz uns testes e depois publica aqui.

Eu com uma vortech MP40W e com a Zeus + 2 baterias consegui 10 horas. A vortech consome prai uns 15wats. Tens que manter so o mínimo lá ligado (tipo 1 bomba de circulação).

Sim aquilo é grandito, não tenho dentro do móvel, mas ao lado. Podes encontrar mais informação na net para alem da que ta no blog.

Pra ja tem 2 baterias, mas a ver se para o próximo inverno subo para 4 baterias.

Link to comment
Share on other sites

Este tópico tem mais de 6 meses de antiguidade... Se fizer sentido, por favor considere criar um novo tópico em vez de reactivar este. Obrigado!

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Guest
Reply to this topic...

×   Pasted as rich text.   Paste as plain text instead

  Only 75 emoji are allowed.

×   Your link has been automatically embedded.   Display as a link instead

×   Your previous content has been restored.   Clear editor

×   You cannot paste images directly. Upload or insert images from URL.
