Depois de ter andado a ler alguns artigos sobre a iluminação LED em aquários resolvi fazer um projecto experimental (low budget) de uma calha para o meu futuro aquário biótopo Malawi (possivelmente mono-espécie Pseudotropheus Saulosi, neste momento estão (6) num aquário de crescimento com cerca de 5cm).



Como a calha é para um aquário que "não será muito exigente a nível de iluminação e o orçamento também não permitiu mais" utilizei 17 LED's brancos de 1 watt alimentados por um Driver de 320mA DC-63v e 9 LED's azuis de 1 watt alimentados por 1 Driver de 320mA DV32v, o suporte/arrefecimento dos LED's é feito individualmente através destes dissipadores tudo da Satisled.com um pouco mais económicos que os famosos CREE mas também tenho noção que a qualidade não é a mesma.



A calha tem 100cm © x 12cm (L) x 4,5cm (H) e foi construída basicamente com perfis de alumínio:






Aqui ficam também 2 imagens dos esboços do aspecto final da calha:



- Vista inferior:




- Corte lateral:




Parte do material acabado de chegar da loja dos chineses ;) :




Depois foi por mãos a obra, cortar; furar; limar; lixar: rebitar; aparafusar; soldar; transpirar; etc, o resultado foi este:

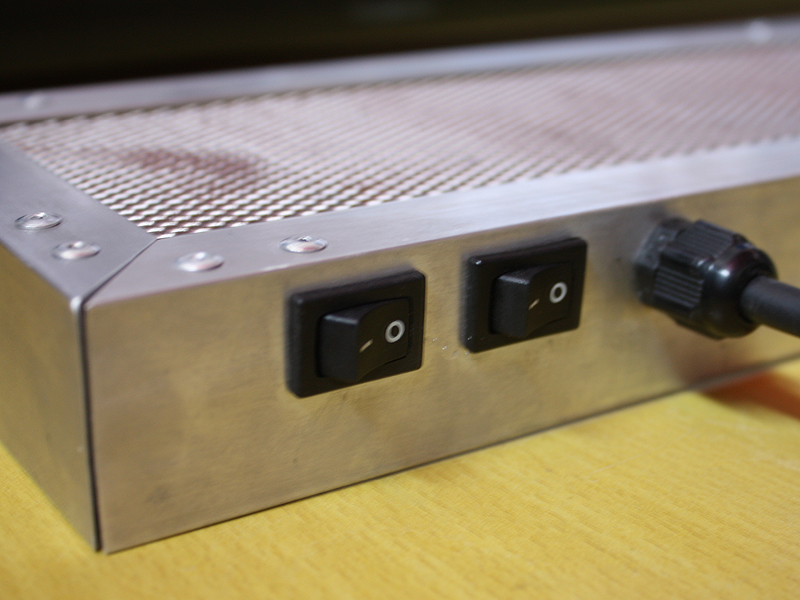

Alguns pormenores:
























E por fim em funcionamento por cima do aquário de crescimento:









Falta apenas completar a calha com um acrílico na parte inferior para proteger os LED's de eventuais salpicos.



Mesmo com estes LED's "chineses" fiquei surpreendido com o resultado.

Link to comment
Share on other sites

Boas







Gostei do pouco que vi!



Bem projectado e com um aspecto final muito profissional. Só é pena não teres algumas fotos da fase de construção, mas acredito que estivesses mais ocupado a "cortar; furar; limar; lixar: rebitar; aparafusar; soldar; transpirar" que a tirar fotografias.

Os meus parabéns thumbup3.gif.

Não vale a pena remar contra a maré... deixa-te levar por ela. É menos penoso!















Link to comment
Share on other sites

Muito obrigado a todos pelos comentários.



Pois realmente o tempo que tinha disponivel era mesmo para construir a calha, as fotos ficaram para o fim. ;)



Em relação a custos ficou tudo em cerca de 130€.

Link to comment
Share on other sites

O que te levou a escolher esses Leds, ao invés das fitas, por ex?



Ando a pensar há imenso tempo num projecto de uma calha de led e a tua construção deixou-me ainda mais motivado nesse sentido. Talvez tenta arrancar com isso em setembro...

Link to comment
Share on other sites

Excelente Projecto...



E uma ajuda?

Consegues explicar a um quase leigo como fazes as ligações?



Por ex.

Os Drivers, porque utilizas-te 2, se comprasses um mais potente não aguentava com os 26(acho) leds?

Ou um é para os Azuis e outro para os Brancos?



Como são as ligações dos Leds ao Driver?

são em Linha? se sim como funciona, das duas ligações uma fornece energia e o outro passa para o led seguinte, entre a calha tens passagens e ligações duplas para distribuir?

Colocas-te massa termica entre os dissipadores e os leds?

Usas lentes ou os próprios leds já vem com lentes?



Desculpa as perguntas, mas gostei muito da tua calha e estava a pensar usar o projecto para fazer uma, parecida, com outras medidas, mas parecida.



Abraço e desculpa o inquerito.

ForumDiscus.com
User Nuno Dinis

Link to comment
Share on other sites

Obrigado,



Em resposta à tua pergunta aqui fica um esquema de como fiz ligações com um dos drivers:






Exactamente como escreveste, utilizei 1 driver para controlar os azuis e outro para os brancos.



Sim, coloquei massa térmica entre os leds e os dissipadores mas foram fixados com parafusos que vêm com os dissipadores.



Neste projecto não utilizei lentes apenas a lente do Led que tem um ângulo de 120º.
