[DIY] Cooler Slim Alumínio 2 ventoinhas

12 posts neste tópico

Boas,

Tinha prometido a alguém fazer este diy, fui aproveitando os espaços livres e aos poucos lá acabei.

A minha primeira ideia era fazê-lo da forma mais fácil e clean possível, como não gosto de ver equipamentos pretos no aquário teria de optar por outro material desde que não revelasse ferrugem derivado à humidade. então aqui vai:

medium.IMG_20170716_161126.jpg.28bb19c35

Material:

2 ventoínhas 12v 80mm*80mm*1cm
6 parafusos próprios para ventoínhas
1 led 3mm azul 3v
1 resistor 470 ohms
1 barra em L de alumínio 1 metro (14mm*10mm)
Fios eléctricos/ solda/ Serra ou dremel/ Esquadro/ Alicate

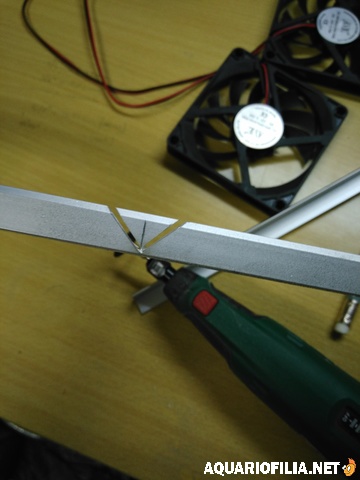

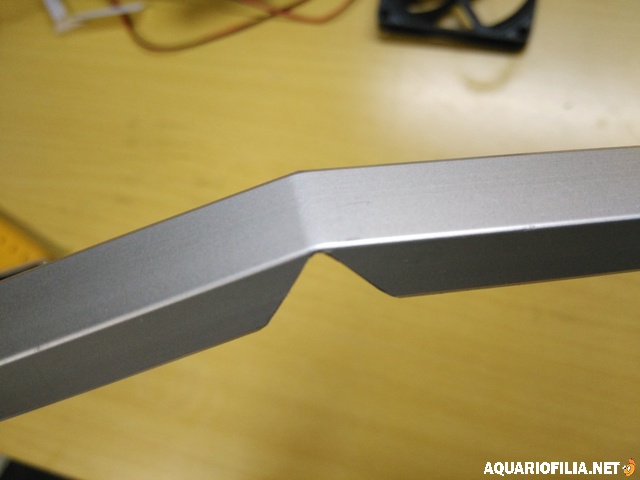

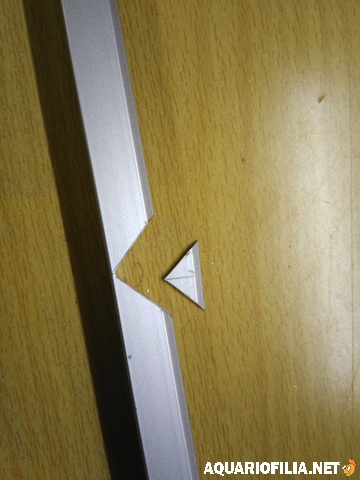

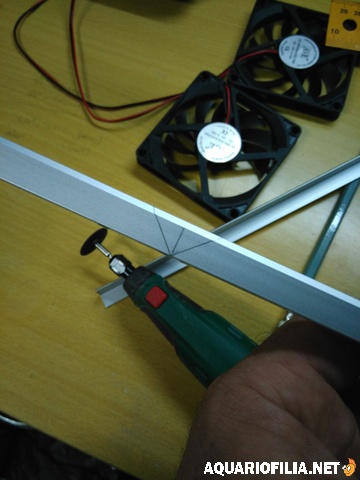

Para primeira fase, defini as medidas a olho e fui mancando com um lápis para depois fazer os ângulos de 90º nos cantos onde pretendia dobrar o alumínio:

medium.IMG_20170715_152554.jpg.169fede10

medium.IMG_20170715_152635.jpg.649984b99

medium.IMG_20170715_153403.jpg.5d6cc8f0c

medium.IMG_20170715_153633.jpg.b32d5ee00

medium.IMG_20170715_153540.jpg.77a386f10

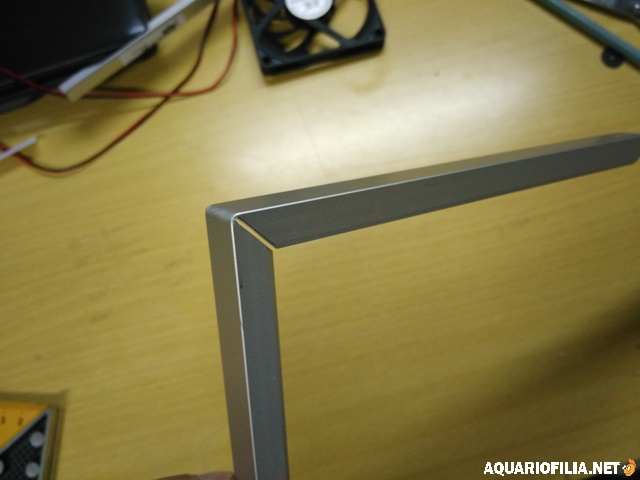

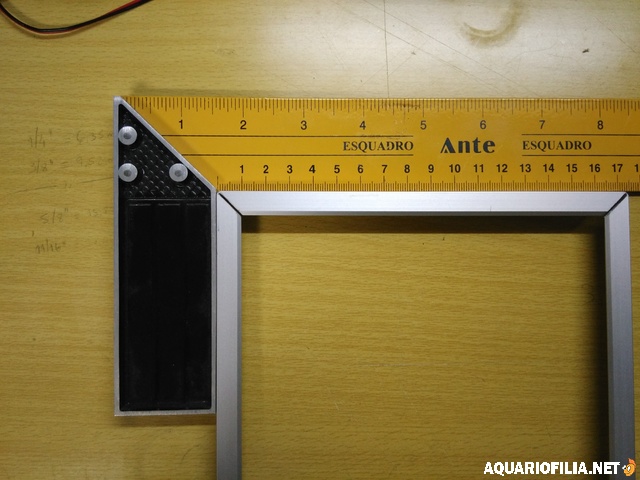

Pronto, este é o ponto principal da estrutura visto que vamos repetir em todos os cantos não sendo necessário parafusar, rebitar, nem outra coisa qualquer.

medium.IMG_20170715_153727.jpg.8a043b074

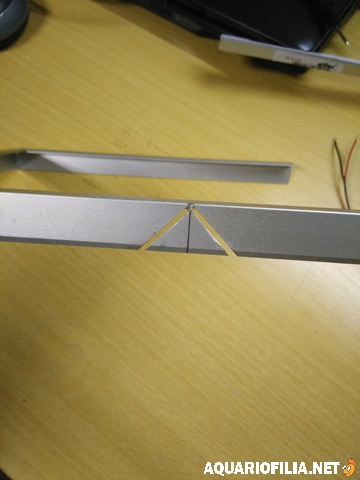

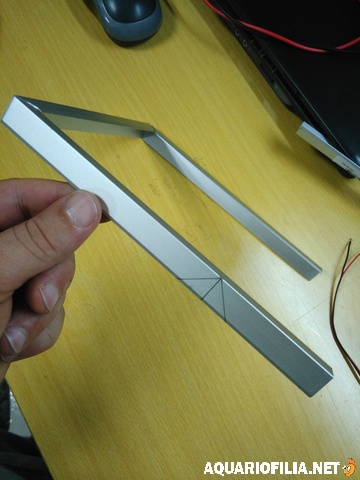

Aqui voltei a fazer os ângulos mas na parte oposta que são os apoios que irão encaixar no vidro do aquário:

medium.IMG_20170715_155054.jpg.8f5ed42be

medium.IMG_20170715_155931.jpg.3b2a68ca8

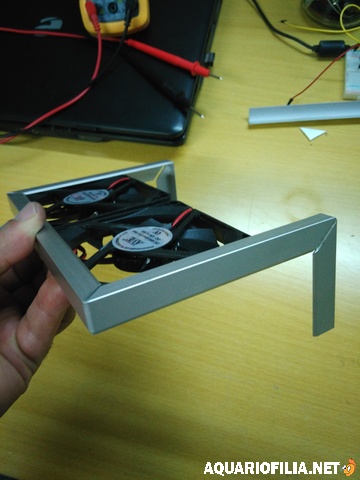

Feito de ambos os lados, dobrei e quis logo ver como ficava com as ventoínhas :my_biggrin:

medium.IMG_20170715_161248.jpg.452a3008f

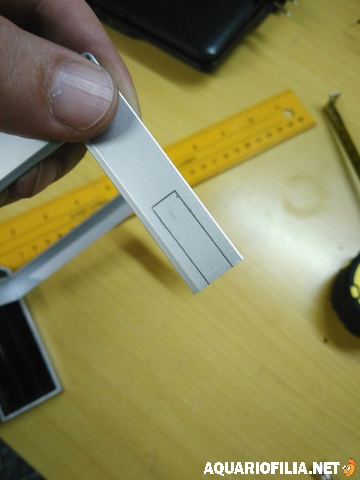

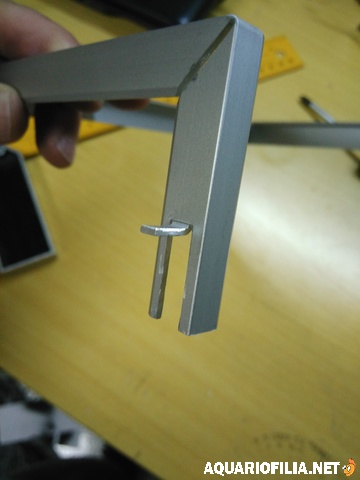

Feito isto, fiz os cortes para encaixar no vidro, neste caso 6mm, deixando uma pequena aba para se quiser subir o apoio endireitando-a.

medium.IMG_20170715_162755.jpg.6bb46a84e

medium.IMG_20170715_163909.jpg.1710db8da

Neste momento a aba está aberta para o lado de fora, mas são para ficar do lado de dentro, havia um motivo para as abas mas não foi necessário.

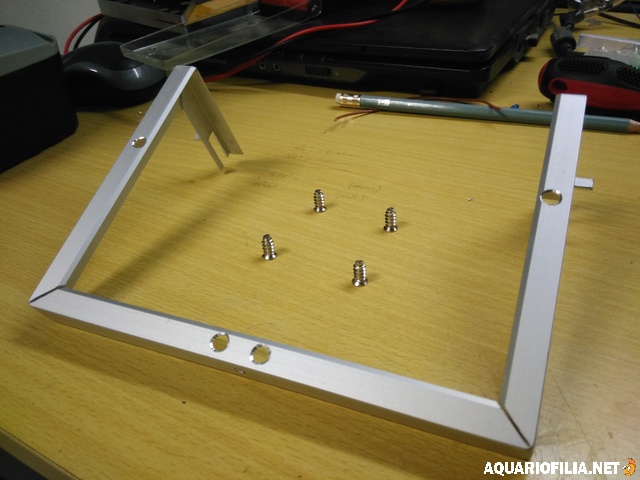

Aqui estava tudo certinho parti para as furações onde serão parafusadas as ventoinha (quem quiser aqui pode colar com cola quente)

medium.IMG_20170716_114727.jpg.30c9d4b4a

Agora vamos à parte da montagem, na parte da frente coloquei 1 led azul apenas para saber se as ventoínhas estão a trabalhar, o led só liga quando as ventoínhas ligam, isto porque o controlador vai ficar dentro do móvel.

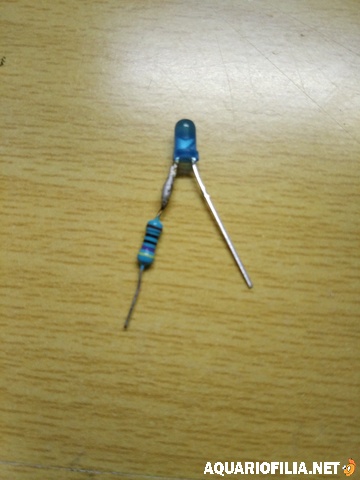

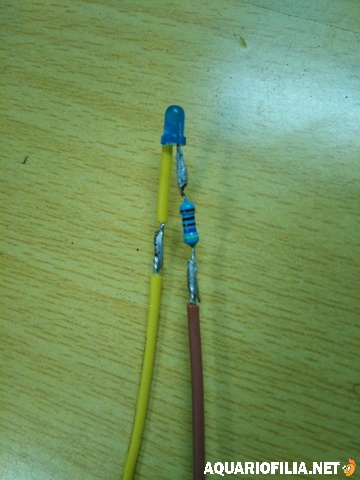

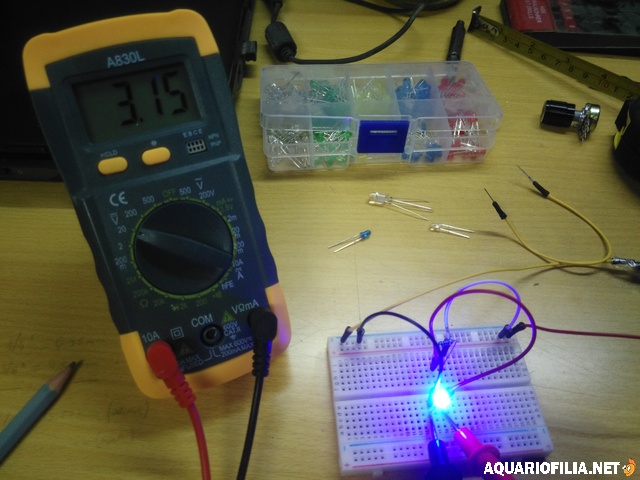

Vou usar um transformador de 12v que irá alimentar as ventoínhas, neste caso para usar um led de 3,3v temos de usar um resistor de 470 ohms para limitar os volts recebidos pelo led para não queimar, portanto testei e preparei o led antes de montar as ventoinhas:

medium.IMG_20170716_102928.jpg.47f75e6fa

medium.IMG_20170716_105109.jpg.19d547273

medium.IMG_20170716_142136.jpg.326a6e722

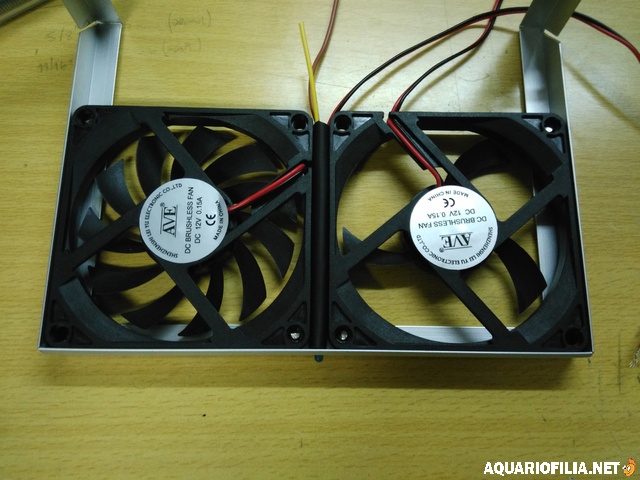

Tudo pronto, colocado o led e as ventoínhas no sítio, para o próximo passo:

medium.IMG_20170716_142634.jpg.5ded733f3

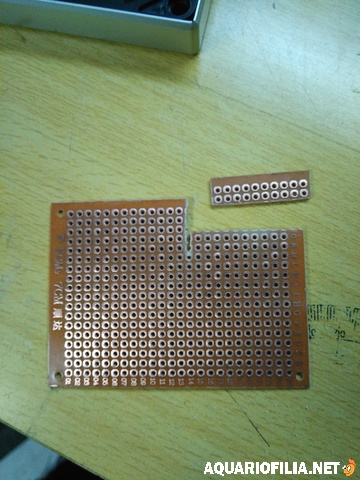

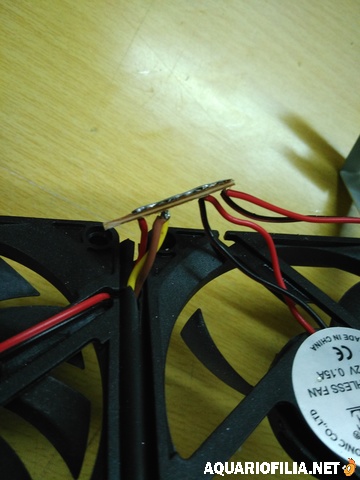

Entre as ventoínhas usei um pouco de tubo termorectátil para esconder os fios do led e das ventoínhas, depois cortei um pouco de uma placa de circuito para soldar os fios ligando-os de forma limpa e que não ocupe espaço:

medium.IMG_20170716_145211.jpg.7ea7639df

medium.IMG_20170716_152634.jpg.56a2ed7cc

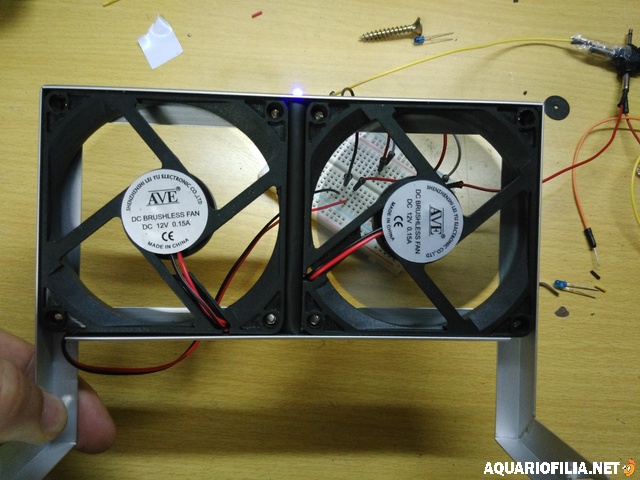

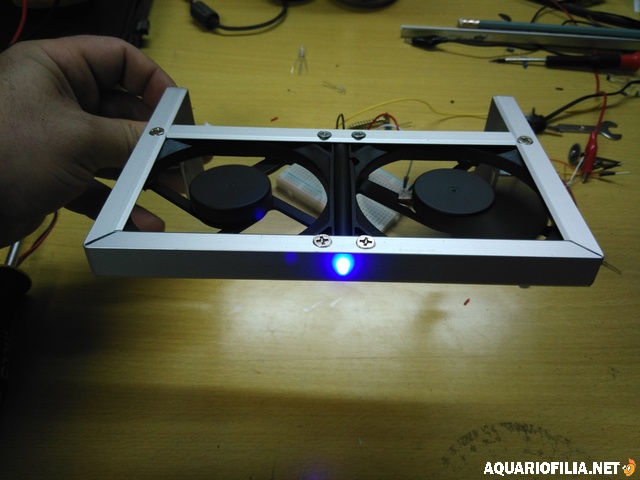

Inicialmente esta placa era para ficar no topo mas entretanto verifiquei que conseguia colocá-la dentro do tubo e assim o fiz, desta forma a calha irá fechar o suporte sem se ver rigorosamente nada de ligações ficando assim:

medium.IMG_20170716_160604.jpg.7a364500a

medium.IMG_20170716_160540.jpg.26d85bfb0

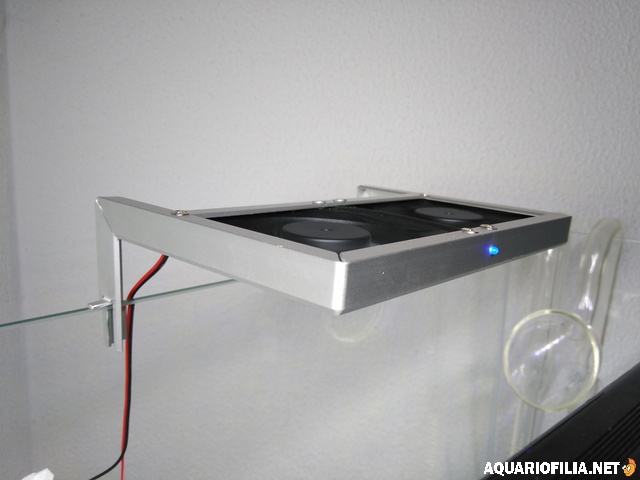

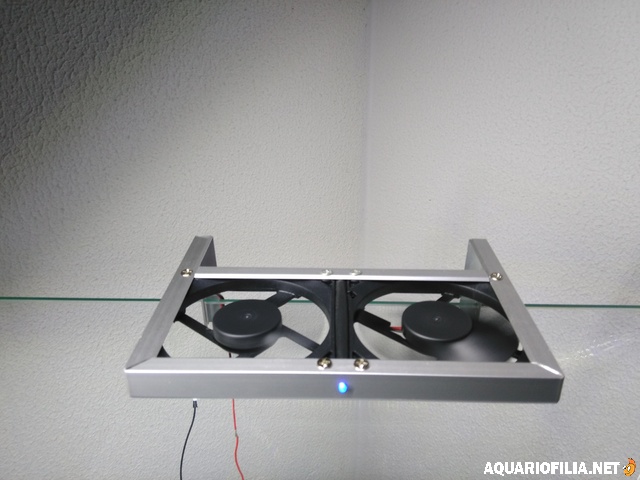

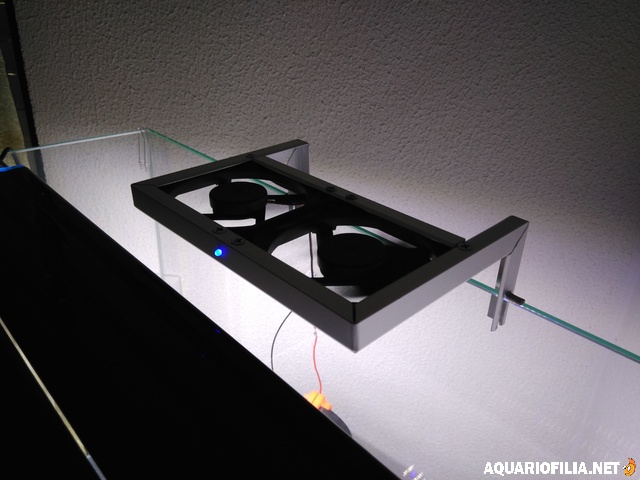

Pronto, cooler acabado vamos testá-lo no aquário a ver como fica :my_biggrin:

medium.IMG_20170716_161146.jpg.a80d77fed

medium.IMG_20170716_161229.jpg.f6532b135

medium.IMG_20170716_161423.jpg.76da2a277

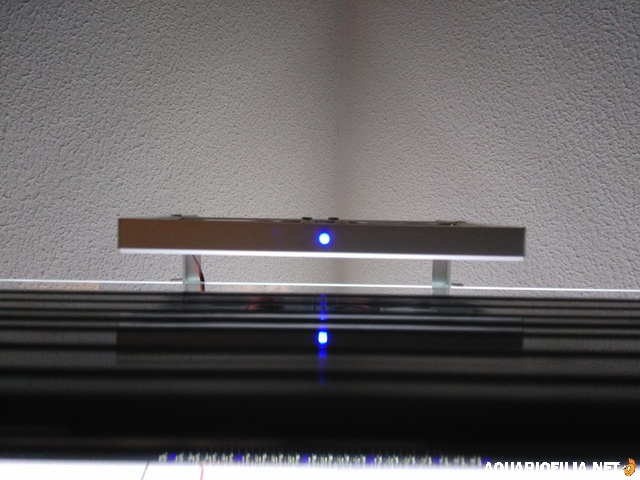

E pronto ficou como o idealizei :default_dance:

medium.IMG_20170716_161126.jpg.28bb19c35

Só para esclarecer que uma das ventoínhas apenas tem 3 hélices, um pequeno descuido e parti algumas, para não vibrar arranquei todas as outras ficando apenas as 3 centrais, ficou um mimo e dá quase tanto vento como a outra, cheguei a perguntar-me para quê tantas lol.....adiante a nova ventoínha vem a caminho para ser reposta ;)

Também já tenho o controlador de temperatura a trabalhar, só me falta fazer uma caixa para ficar xpto ;)

Espero que tenham gostado, e já sabem, qualquer crítica será bem vinda, um trabalho melhorado só com a ajuda de todos.

Cumps,

6

Partilhar este post


Link para o post
Partilhar nas redes sociais

Epá, está brutal, sinceramente é o melhor diy de ventoinhas que vi

, muito clean

1

Partilhar este post


Link para o post
Partilhar nas redes sociais

Muito bom Miguel está um espectáculo

Enviado do meu 6043D através de Tapatalk

1

Partilhar este post


Link para o post
Partilhar nas redes sociais

Muito bom Miguel...
Grande trabalho
Parabéns

Abraço

Enviado do meu Galaxy A3 através de Tapatalk

1

Partilhar este post


Link para o post
Partilhar nas redes sociais

Boas,

@Inácio Sanches, @Marco Lopes, @Filipe Sampaio,

Obrigado pelos elogios :)

Esta ideia surgiu-me quando o Marco Lopes pediu um passo a passo para um diy de umas ventoínhas, eu penso sempre em tentar fazer algo fácil de se fazer em casa, neste caso era a estrutura, apenas fazer cortes e dobrar, o led não é necessário embora eu goste de pequenos pormenores :) os furos também não são necessários, basta colar com cola quente que também funciona.

A meio deste projecto foram-me surgindo outras ideias que estão já no esboço para executar, brevemente será mais um diy para a minha colecção!

Falta-me concluir a caixa para o controlador da temperatura, assim que estiver pronto será lógico colocá-lo neste tópico para que fique o projecto completo.

Cumprimentos a todos! ;)

4

Partilhar este post


Link para o post
Partilhar nas redes sociais

Boas,

Para completar este diy, faltava-me fazer a caixa com o controlador de temperatura, já está feito! ;)

Comprei uma caixa de derivação à medida, o botão on/off e fios já cá tinha em casa, seguem fotos:

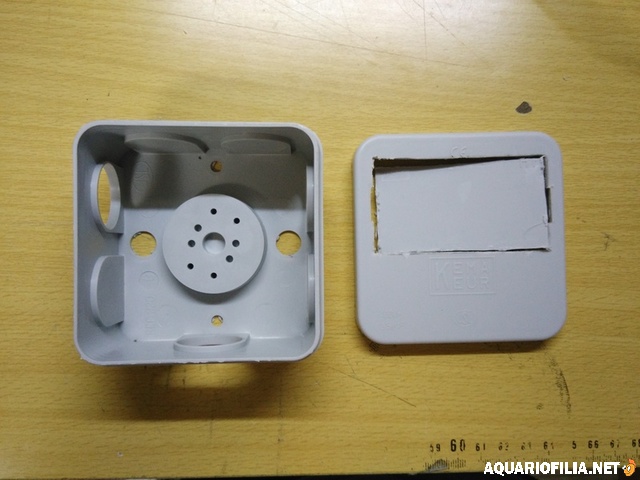

Caixa de derivação já com corte para colocar o controlador:

medium.IMG_20170724_110159.JPG.e421f27f8

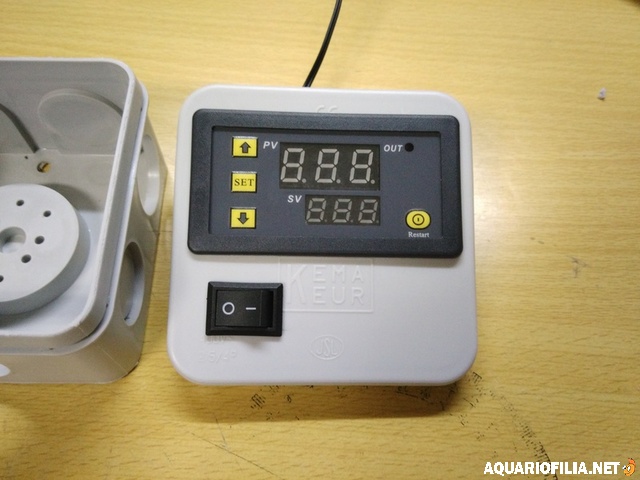

Controlador e botão on/off já colocados no sítio:

medium.IMG_20170724_111615.JPG.3226bd011

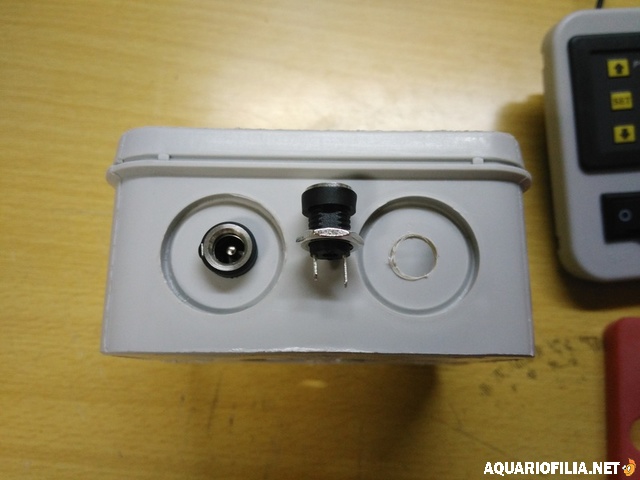

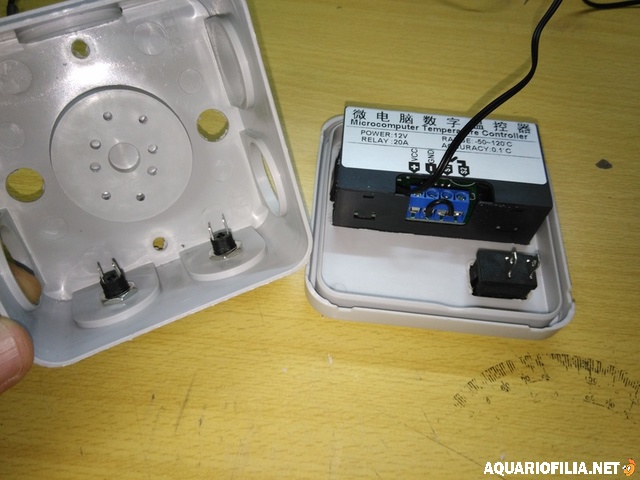

Coloquei estes dois conectores fêmea, um é o que recebe alimentação e o outro é o que alimenta as ventoinhas:

medium.IMG_20170724_112343.JPG.e768db772

medium.IMG_20170724_112623.JPG.8b566e265

Fazer todas as ligações necessárias e testar:

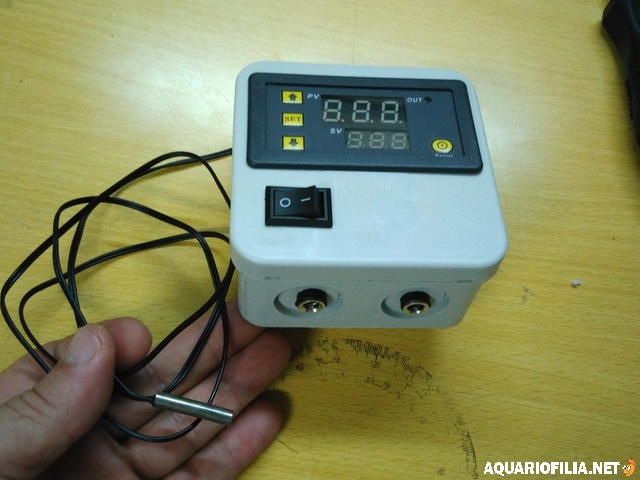

Portanto, tudo montado e a funcionar, o único fio que fica "pendurado" na caixa é o da sonda, todo o resto pretendia que fosse ligar directamente na caixa:

medium.IMG_20170724_124547.JPG.7cb5fc841

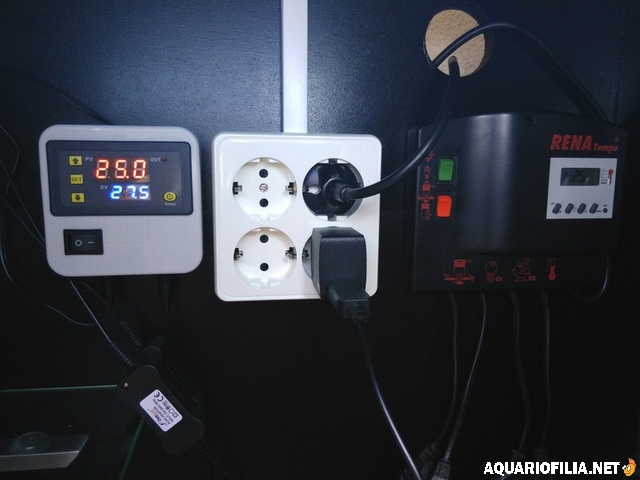

Já o fixei no móvel, por sorte, não precisei de aumentar o comprimento da sonda, o fio chega perfeitamente ao aquário ;)

medium.IMG_20170724_142625.JPG.0085b443e

Mais um diy acabado ;)

Cumps,



3

Partilhar este post


Link para o post
Partilhar nas redes sociais

Epá!! não tinhas nada mais para fazer na folga??' LOL

Brutal meu amigo, Os meu Parabéns Excelente DIY

1

Partilhar este post


Link para o post
Partilhar nas redes sociais

Não fazes encomendas para quem não tem jeitinho nenhum

Enviado do meu 6043D através de Tapatalk

0

Partilhar este post


Link para o post
Partilhar nas redes sociais

@Paulo SS Conceição,

Por acaso até fiz mais coisas, tipo enviar umas cenas por correio e tal.....:default_bleh:
A folga deu-me jeito para acabar algumas bricolas cá em casa, e só não fiz mais porque de repente deu-me uma coisinha má e tive de me alongar no sofá e com muito esforço esticar o braço para apanhar o comando da tv..........enfim um sacrifício que nem imaginas, e digo sacrifício porque no fim de estar deitado é que me lembrou que tinha umas minis fresquinhas no frigorífico! loool

@Marco Lopes,

Até poderei excepcionalmente fazer uma para ti, mas o problema é que não imaginas a logística que tenho de fazer só para sair de casa quanto mais para fazer uma diy com prazo de entrega estipulado! lool

Veremos o que posso fazer amigo, entrarei em contacto ctg por MP.

Abraço a ambos! ;)

Cumps,

0

Partilhar este post


Link para o post
Partilhar nas redes sociais

Bem o título de rei dos DIY deste fórum está a escapar das mãos do Filipe... Não se esqueçam que no final do ano quem for mais votado tem de pagar um jantar!

:my_biggrin:



Excelente trabalho Miguel.

1

Partilhar este post


Link para o post
Partilhar nas redes sociais

Boas@Gonçalo por isso é que eu estou a deixar o título para o@Miguel Simões
Por falar nisso ainda estou à espera de ver como fizeste a tua última calha...

Abraços

Enviado do meu Galaxy A3 através de Tapatalk

1

Partilhar este post


Link para o post
Partilhar nas redes sociais

Ainda não a acabei ;)

Falta o apoio...

Provavelmente só nas férias.

1
